高纯氢发生器

1. 概述及工作原理：

本仪器主要由电解系统、压力控制系统、净化系统和显示系统组成。电解氢采用目前先进的膜分离技术，由红外光电反馈装置与开关电源组成压力控制系统，可使氢气的流量根据输出的需要自动调整，维持输出压力的稳定。

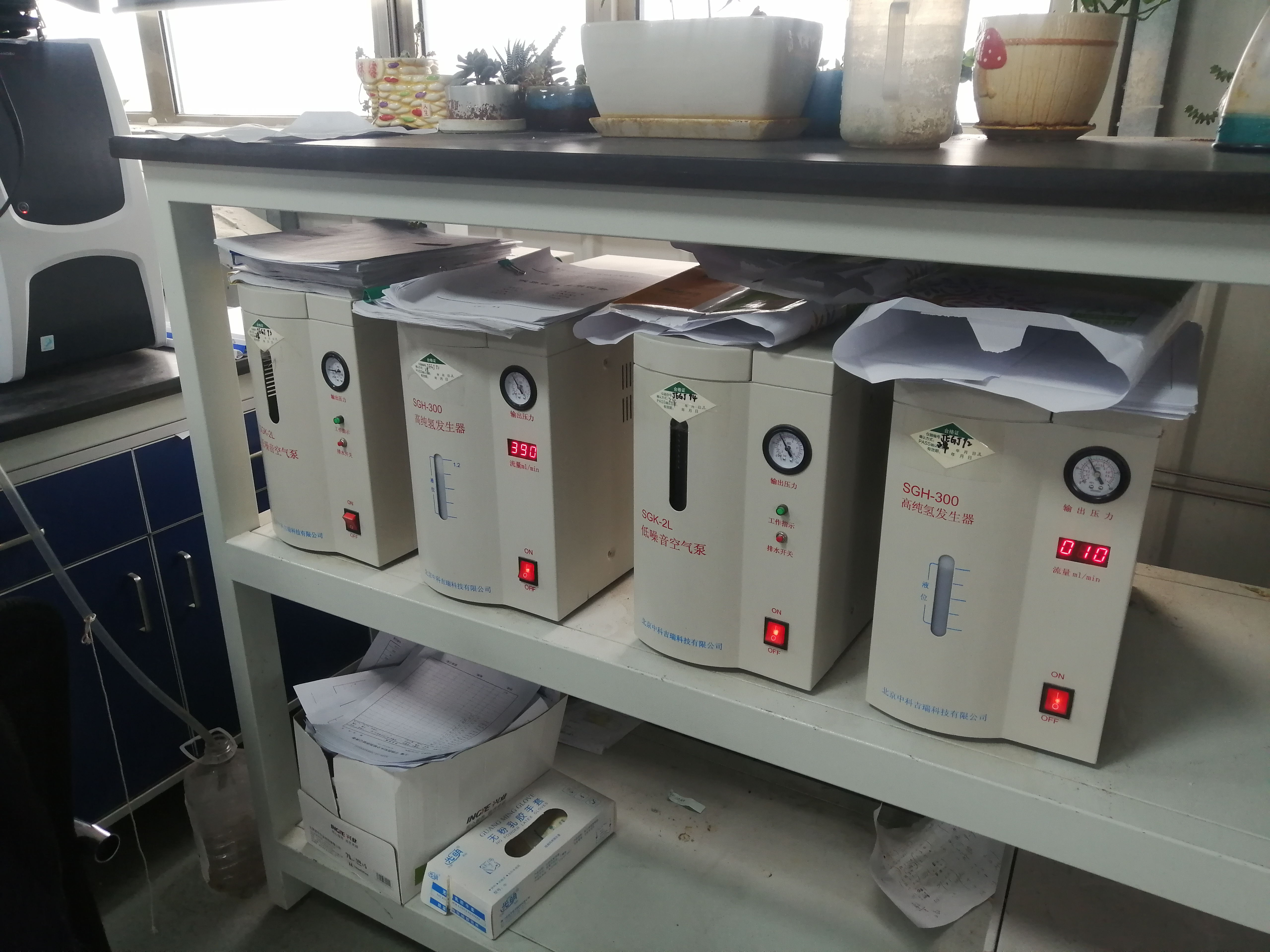

1、仪器外观示意：

2、工作原理图：

3、仪器特点：

（1）、可取代高压氢气瓶，使实验室仪器化，保证安全。
（2）、工作过程全自动控制，操作简单，日常维护方便。
（3）、数码显示产氢量，便于观测仪器工作状态和故障判断。
（4）、寿命长，可连续或间断使用，产气稳定，不衰减。
（5）、设有过压保护装置，安全可靠。

二、主要参数：

1、输出流量：- 300， 0-300ml/min；-500，0-500ml/min；
2、输出压力：0.4Mpa   (出厂设定)
3、氢气纯度：>99.999%
4、功率：   - 300 ，150W；-500.180w。
5、工作条件：
（1）、电源： AC 220V ±10% ;   50Hz
（2）、环境温度：5-40℃,   相对湿度：<85%,环境无严重粉尘污染
6、外形尺寸：390×185×320（L×W×H）
7、重量：15kg

三、使用方法：

1. 取出仪器后，检查仪器外观及内部有无由于运输造成严重损伤等异常现象。

2. 开机前准备：

（1）、为保证本仪器正常使用，操作者需准备以下物品：
1、蒸馏水2升
2、漏斗一只
3、500ml烧杯一只
4、玻璃棒一只
5、AC220V电源插座（扁三线；10A），保证接地可靠。
6、外径φ3mm不锈钢管或铜管。
（2）、配制电解液：
将100克分析纯氢氧化钾（KOH）用400-500ml蒸馏水稀释，待溶解、冷却后注入液罐，然后再补充蒸馏水到“1.2”刻度线处（不要超过）。
注意：加电解液时请使用漏斗缓缓注入，避免外流。
（3）、将仪器后面板上氢气输出口的密封压帽拧紧。
（4）、检查仪器电源线接地端，使其可靠接地。

1. 开机：

（1）、接通电源，启动开关，观察流量显示，此时显示值应为：-300型    320-400ml/min
（2）、压力逐渐上升，压力达到0.4Mpa（设定值）时，数显回零，显示为“000-020” ，说明仪器正常。

1. 联机：

开机正常后，首先关机，然后将氢气出口上的密封压帽取下，用外径φ3mm的管道与气相色谱仪相连，并保证密封接头不漏气，再启动仪器，待压力达到设定压力后即可使用。

1. 以后每次使用时，只需打开仪器电源开关。

四、硅胶的更换：

仪器使用一段时间后，发现干燥管内的硅胶由下而上逐渐变成粉红，超过一定高度时就应该更换硅胶，操作步骤如下：

1. 按图示方向旋转，旋下干燥管盖：

2.向上取出干燥管内管，取出棉团，倒出硅胶。

3.装进新的（或烘干后的）硅胶，量以不超过靠近管口的小通气孔为宜。盖上棉团，注意不能有棉丝和其他杂物沾到干燥管口端面上（否则易导致漏气），然后装入干燥管外管内。

4.拧紧干燥管盖，开机后用皂液检漏保证密封。

五、注意事项：

1. 本仪器应放置于工作台上，以便于观察和操作。

2. 本仪器不允许在压力为零的状态下长时间（10min以上）开机运行，否则导致电解液循环不正常。

3. 经常观察干燥剂的情况，及时更换硅胶。

4. 经常观察液位，及时补充蒸馏水，使液位保持在0.6-1.2刻度线之间。由于本仪器工作时只消耗蒸馏水，不消耗KOH，故只需添加蒸馏水。（建议每年更换电解液一次，新电解液配制方法参照“三、3、（2）、”）。

5. 如电解液低于0.6刻度线，会造成电解池烧毁。

6. 本仪器显示的氢气流量值，仅供参考。

六、装箱单：

1. 主机一台。

2. 分析纯氢氧化钾（KOH）100克。

3. 洗耳球一个；抽液塑管一米。

4. 使用说明书一份；

5. 橡胶密封圈φ6×1.9六个，φ45×3.5一个；

M8×1密封压帽2个；保险管（2A）二个；

附：简单故障及排除方法：
